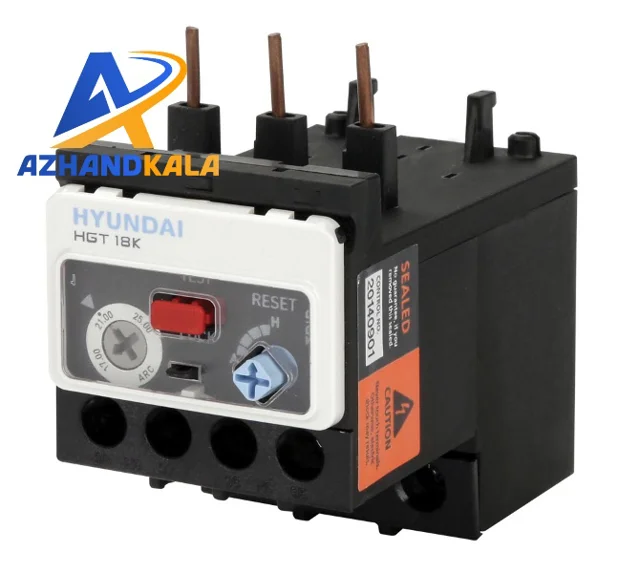

بیمتال هیوندای جهت کنتاکتور 9 تا 18 آمپر با رنج جریانی 1.6 – 2.5 آمپر

بیمتال هیوندای انتخابی بی‌نظیر برای افزایش ایمنی در مدارهای الکتریکی شما! این محصول با رنج جریانی 1.6 تا 2.5 آمپر و سازگاری با کنتاکتورهای 9 تا 18 آمپر، عملکردی مطمئن و پایدار ارائه می‌دهد. همین امروز اقدام کنید و از کارایی و امنیت بالای تجهیزات برقی خود لذت ببرید! شماره استعلام قیمت: 09121300336شماره مشاور فنی: 09016983861شماره مغازه لاله زار: 02133943774_02133989689

رله حرارتی یا بی متال در تیپ HGT18K برای کار با کنتاکتورهای 9 الی 18 آمپری طراحی و ارائه می‌شود. این دو تجهیز در کنار هم حفاظت مناسبی را برای تجهیزات برقی متفاوت و موتورهای الکتریکی در زمان خطای بار بیش از حد ایجاد می‌کنند. لازم به ذکر است کارکرد دقیق و ایمن بیمتال در مدل HGT 18K 2P10S به کاهش خرابی موتور کمک می‌کند و در هزینه‌های اضافی عیب یابی و تعمیرات صرفه‌جویی می‌شود. یکی از اصلی‌ترین ویژگی‌های رله بیمتال، قابلیت تنظیم پذیری آن است. با تنظیم دقیق آن در زمان ایجاد جریان (1.05 تا ده برابر) می‌تواند، جریان اسمی را قطع نماید. به‌صورت کلی در ساختمان داخلی این رله حفاظتی سه عدد پل و دو تیغه فرمان قرار دارد. این تیغه یا کنتاکت‌ها در نوع باز و بسته هر کدام با شماره مشخص برای کاربردی خاص تعبیه شده‌اند. کنتاکت NO (باز) برای وصل شدن به سیستم هشدار و کنتاکت NC (بسته) برای قرارگیری در راه منبع تغذیه تجهیز کنتاکتور است.در ادامه به بررسی دقیق‌تر کنتاکت‌ها می‌پردازیم.

    کنتاکت کمکی باز: عمدتا با عدد 97 و 98 معین می‌شود و در حالت نرمال و معمول باز است و در زمان ایجاد خطا بسته می‌شود.
    کنتاکت یا تیغه کمکی بسته: اغلب با عددهای 95 و 96 مشاهده می‌شود و در حالت نرمال و عادی (در زمان غیرفعال بودن رله) بسته است با بروز خطای بار اضافی باز می‌شود.

کنتاکت کمکی باز و بسته برای ارسال سیگنال به مدارهای فرمان و آلارم موقعیت رله (قطع مدار منبع تغذیه موتور الکتریکی) کاربرد دارند.
مشخصه‌های فنی رله بیمتال هیوندای با کد HGT 18K 2P10S

    جریان 1.6 الی 2.5 آمپر
    نوع تیپ HGT18
    براساس استانداردهای IEC60947-4-1
    دکمه RESET دستی و اتوماتیک برای بازگردانی و راه اندازی مجدد دستگاه
    کلاس حفاظتی 10 آمپر
    ولتاژ کاری تا حدود 690 ولت AC
    رله TYPE-K دارای دو عدد المنت حرارتی و سه پل قدرت (برای حفاظت از 3 فاز و شناسایی قطعی و کاهش فاز)
    با توانایی قرارگیری روی کنتاکتور به‌صورت مستقیم یا روی ریل دین
    قابل استفاده برای کنتاکتور 9 تا 18 آمپر HGC
    فرکانس اسمی 50 الی 60 هرتز
    با کنتاکت‌های کمکی باز و بسته 1NC + 1NO
    دارای کلید TEST
    ابعاد محصول: 45 × 78.2 × 82.7 میلی‌متر
    وزن محصول 120 گرم
    کاربردی و با حجم کم (فشرده و کامپکت)
    ساخت کشور: کره جنوبی
    برند HYUNDAI

مزایا اتصال بی متال هیوندای 1.6 تا 2.5 آمپر برای کنتاکتور 9A تا 18A

همان‌طور که قبل‌تر اشاره کردیم بیمتال سری HGT18K به‌صورت کاملا تخصصی و استاندارد برای عملکرد سازگار و هماهنگ با دستگاه کنتاکتور 9، 12، 18  در سری HGC تولید می‌شود. این فرآیند علاوه‌بر کارکرد دقیق و مناسب تجهیز از مزایای زیر برخوردار است.

    سایز و ابعاد هماهنگ بی متال و کنتاکتور موجب می‌شود تا بی متال در بخش پایین یا کنار آن بدون نیاز به کابل‌کشی‌های طولانی قرار گیرد.
    طراحی بدنه و بخش خارجی بی متال با کنتاکتور مناسب آن، باعث قرارگیری راحت در محیط تابلو برق می‌شود و فضای بسیار محدودی را اشغال می‌کند.
    هماهنگی میان بی متال و دستگاه کنتاکتور در کارکرد دقیق و قطع مدار در زمان خطای بار تأثیر بسیاری دارد.
    بی متال HGT 18K 2P10S هیوندای به عنوان راهکاری ایمن برای حفاظت از موتورهایی با توان پایین و سبک کار در کاربری‌های صنعتی به شمار می‌آید.
